Welke processor past in een Dell PowerEdge R630 of R730?
De Dell PowerEdge R630 (1U) en R730 (2U) draaien allebei op socket LGA2011-3 en nemen Intel Xeon E5-2600-processors van de v3- of v4-generatie. Een tweedehands Xeon met twaalf of achttien cores kost tegenwoordig minder dan een set autobanden, waardoor een upgrade bijna altijd de moeite waard is. De vraag is alleen welke processor er past, of je er één of twee nodig hebt, en wat je verder nog moet regelen voordat de server opstart.
Wat past er in een R630 of R730?
Beide servers hebben twee sockets LGA2011-3 en accepteren de Intel Xeon E5-2600-serie in twee generaties:
| E5-2600 v3 (Haswell-EP) | E5-2600 v4 (Broadwell-EP) | |
|---|---|---|
| Maximaal aantal cores | 18 per processor | 22 per processor |
| Geheugensnelheid | tot 2133 MT/s | tot 2400 MT/s |
| Maximale TDP | 145 W regulier (160 W bij enkele modellen) | 145 W regulier (160 W bij enkele modellen) |
| Productieproces | 22 nm | 14 nm |
| BIOS-eis | werkt met elk BIOS | vereist een recent BIOS |
Wat er niet in past: de Xeon E5-1600-serie. Die processors hebben dezelfde socket en zien er identiek uit, maar zijn ontworpen voor systemen met één socket — workstations als de HP Z440 en de Dell Precision T5810. In een dual-socket server werken ze niet. Ook de E5-2600 v1 en v2 vallen af: die gebruiken socket LGA2011 en passen fysiek niet.
v3 of v4: wat levert het verschil op?
De v4-generatie is de directe opvolger van v3 en past in dezelfde socket. In de praktijk krijg je drie dingen:
- Meer cores voor hetzelfde geld. Waar v3 op achttien cores stopt, gaat v4 tot tweeëntwintig. Interessanter nog is de middenmoot: een 18-core v4 kost vaak net zoveel als een 12-core v3.
- Snellere geheugenbus. Een v4 stuurt DDR4 aan op 2400 MT/s in plaats van 2133. Dat scheelt ongeveer tien procent geheugenbandbreedte — merkbaar bij databases en virtualisatie, nauwelijks bij een fileserver.
- Zuiniger per core. Door het 14 nm-proces levert een v4 meer rekenwerk binnen hetzelfde verbruik. Bij een server die dag en nacht draait, telt dat op je energierekening.
Eén voorwaarde: een v4-processor vraagt een recent BIOS. Staat er nog een oud BIOS op de server en zet je er een v4 in, dan start hij simpelweg niet op. Werk het BIOS dus bij voordat je de oude processor eruit haalt — met de v3 er nog in.
Eén processor of twee?
Een tweede processor doet meer dan alleen rekenkracht verdubbelen. Hij zet ook een deel van de server aan dat anders uitstaat:
- De tweede bank geheugensloten. Van de 24 sloten horen er twaalf bij processor 2. Blijft die socket leeg, dan kun je maximaal twaalf modules kwijt en zit je op de helft van het maximum.
- Een deel van de PCIe-sloten. In een R730 zijn meerdere uitbreidingssloten bedraad naar de tweede processor. Zonder die processor blijven ze dood — een veelgemaakte fout bij het inbouwen van een RAID-controller of GPU.
Kies je voor twee, dan moeten het exact dezelfde modellen zijn: hetzelfde onderdeelnummer, dezelfde kloksnelheid en bij voorkeur dezelfde stepping. Twee verschillende Xeons naast elkaar wordt niet ondersteund en levert in het beste geval een foutmelding op.
Reken daarnaast op twee extra onderdelen die zelden worden meegeleverd: een tweede heatsink en, afhankelijk van de configuratie, een extra ventilatorkit. Dell levert servers met één processor standaard met een afdekplaatje op socket 2, niet met een koeler.
Veel cores of een hoge klok?
Dit is de keuze waar het in de praktijk om draait, en het antwoord hangt volledig af van wat de server doet.
Veel cores, lagere klok — bijvoorbeeld een 18-core op 2,3 GHz — is de juiste keuze voor virtualisatie met Proxmox, VMware of Hyper-V, voor containers en voor alles wat veel taken tegelijk afhandelt. Tien virtuele machines die elk af en toe iets doen, lopen beter op veel langzame cores dan op weinig snelle.
Weinig cores, hoge klok — bijvoorbeeld een 6-core op 3,6 GHz — wint bij software die maar één core tegelijk gebruikt: veel boekhoud- en ERP-pakketten, oudere bedrijfsapplicaties, en bewerkingen in een database die niet parallel lopen. Ook als je per core moet betalen voor licenties (Windows Server Datacenter, sommige SQL-licenties) is een snellere processor met minder cores goedkoper in totaal.
Twijfel je? Kijk naar de belasting van je huidige server. Staat de processor meestal op tien procent maar loopt één taak traag, dan koop je met extra cores niets.
Vergeet de koeling niet
Dell levert voor de R630 en R730 twee soorten heatsinks. De standaard heatsink is bedoeld voor processors tot 120 W. Daarboven — dus bij de 135 W- en 145 W-modellen, waaronder de populaire E5-2697 v4 — hoort een high performance heatsink, herkenbaar aan het grotere koelblok en de koperen heatpipes.
Zet je een 145 W-processor onder een standaard koeler, dan start de server wel op, maar knijpt hij de kloksnelheid terug zodra het warm wordt. Je betaalt dan voor prestaties die je nooit ziet. Controleer bij een upgrade van bijvoorbeeld een 120 W E5-2680 v3 naar een 145 W E5-2697 v4 dus ook je heatsink.
Wat vaak misgaat
- Een E5-1600 in een server. De E5-1650 v4 is een uitstekende workstationprocessor, maar werkt alleen in systemen met één socket. Voor een R630 of R730 heb je de E5-2600-serie nodig.
- v3 en v4 mengen. Twee generaties naast elkaar in dezelfde server wordt niet ondersteund. Vervang je er één, vervang dan allebei.
- BIOS pas achteraf bijwerken. Met alleen v4-processors in een server met oud BIOS kom je niet eens tot het opstartscherm. Update eerst.
- Snellere processor, oud geheugen. Een v4 haalt alleen 2400 MT/s met modules die dat aankunnen. Zitten er DDR4-2133-modules in, dan blijft de bus op 2133 staan. Hoe dat precies werkt staat in onze gids over geheugen voor de R630 en R730.
- Licenties over het hoofd zien. Ga je van twaalf naar zesendertig cores, dan kan dat bij sommige software een flinke licentiekostenpost betekenen. Reken dat vooraf door.
Wat wij adviseren

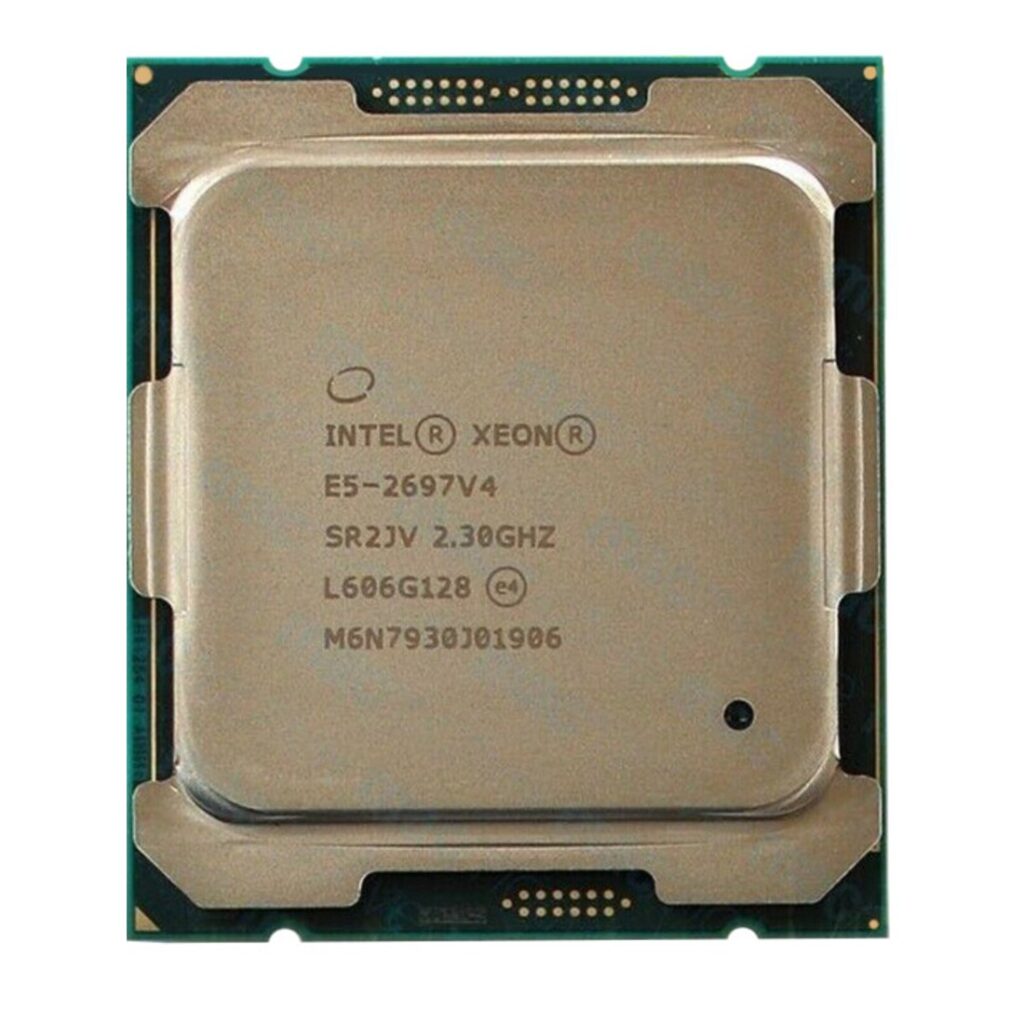

Voor een homelab of een virtualisatieserver bij een klein bedrijf is de Xeon E5-2697 v4 op dit moment de beste koop: achttien cores, zesendertig threads, 45 MB cache en ondersteuning voor DDR4-2400, voor een fractie van wat hij nieuw kostte. Twee stuks geeft je zesendertig cores in één 1U-server.
Zoek je vooral veel geheugen en rekenkracht tegen de laagste prijs, dan is de Xeon E5-2680 v3 met twaalf cores nog altijd moeilijk te verslaan — en met 120 W past hij onder de standaard heatsink die er waarschijnlijk al in zit.
Alle processors die wij leveren zijn getest in een echte server en komen met 6 maanden garantie. Weet je niet welke processor er nu in zit of welk BIOS erop staat? Stuur ons de servicetag van je server, dan zoeken we het op voordat je bestelt.
Veelgestelde vragen
Past een Xeon E5-1650 v4 in een PowerEdge R630?
Nee. De E5-1600-serie is bedoeld voor systemen met één socket, zoals de HP Z440 of de Dell Precision T5810. Een R630 en R730 zijn dual-socket en vragen de E5-2600-serie.
Moet ik het BIOS bijwerken voordat ik een v4-processor plaats?
Ja. Een Xeon E5-2600 v4 vereist een recent BIOS. Werk het bij terwijl de oude v3-processor er nog in zit, anders komt de server niet meer tot het opstartscherm.
Mag ik een v3 en een v4 naast elkaar gebruiken?
Nee. Beide processors moeten hetzelfde model zijn, met dezelfde kloksnelheid en bij voorkeur dezelfde stepping. Twee generaties mengen wordt niet ondersteund.
Wat heb ik nodig voor een tweede processor?
Behalve de processor zelf een tweede heatsink en, afhankelijk van de configuratie, een extra ventilatorkit. Op een lege socket zit standaard alleen een afdekplaatje.
Meer cores of een hogere kloksnelheid?
Voor virtualisatie en containers kies je veel cores. Voor software die maar één core gebruikt, zoals veel boekhoud- en ERP-pakketten, is een hogere klok sneller. Bij licenties per core is minder cores bovendien goedkoper.
Welke heatsink heb ik nodig?
Tot 120 W volstaat de standaard heatsink. Bij 135 W- en 145 W-processors, zoals de E5-2697 v4, hoort de high performance heatsink; anders knijpt de server de kloksnelheid terug zodra het warm wordt.
